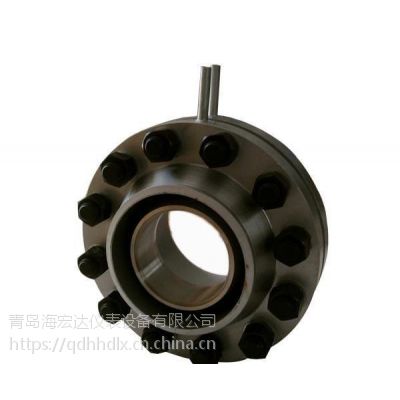

喷嘴蒸汽流量计，热电厂高温550度差压式流量计，青岛海宏达专业生产节流装置。

1山东日照喷嘴流量计 标准节流装置的概述
又叫标准喷嘴流量计、标准喷嘴、ISA1932喷嘴，与标准孔板、文丘里管流量计、文丘里喷嘴一样属于***规定的标准节流装置。符合***GB/2624-1993,因此与标准孔板一样无需实流标定，只要按国标设计和加工就能达到设计的精度，但前提同样要用户能够较准确的提供：常用流量、介质、工作温度，工作压力，工艺管内外径这五个参数。

2山东日照喷嘴流量计 标准节流装置测量原理
    喷嘴的测量原理是依据流体力学的节流原理，充满管道的流体，当它们流经管道内的喷嘴时，流速将在喷嘴形成局部收缩，从而使流速加快，静压力降低，于是在喷嘴前后便产生了压力降或叫压差，介质流动的流量愈大，在喷嘴前后产生的压差 也就愈大，所以可通过测量压差来测量流体流量的大小。

由于喷嘴采用圆弧形轮廓结构因而它压损较小，所需直管段短,精度高。

流量计算公式：

式中: ，——分别为质量流量（㎏/s）和体积流量（m3/s）；

?流出系数 ；

?可膨胀性系数；

?节流件开孔直径，m；

?直径比，

?管道内径，m；

?被测流体密度，㎏/m；

?差压，Pa；

3.山东日照喷嘴流量计 标准节流装置的特点
1. 结构简单,安装方便。

2. 喷嘴比孔板的压力损失小，要求直管段长度也短。

3. 无需实流校验，性能稳定。

4. 可耐高温高压、耐冲击。

5. 耐腐蚀性能比孔板好，寿命长。

6. 精度高、重复性好、流出系数稳定。

7. 圆弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质。

8. 整体锻造加工技术，造价较高。

4.山东日照喷嘴流量计 标准节流装置的分类
(1) 标 准 喷嘴（ISA1932喷嘴）

?适用介质；特别适合高温高压蒸汽和水、也可用于各种气体、液体

?公称口径：DN50—500mm （DN>500亦可设计、生产）

?工作压力：≦42MPa

?工作温度：-50℃ — 650℃

?取压方式：角接（单独环室、法兰环室一体或直接钻孔）取压

?喷嘴安装方式：法兰（直接钻孔兼取压件）、紧固件夹持式

法兰、环室、紧固件夹持式

夹持件（兼取压件）焊接式

?执行标准:IS05167; GB/T2624

?***度:符合标准：±1.0 %

?材质：法兰或夹持件：按介质温度可选碳钢、合金钢；不锈钢等

喷 嘴:不锈钢304; 316等

(2) 长 径 喷嘴

?适用介质；特别适合高温高压蒸汽和水、也可用于各种气体、液体

?公称口径：DN50—630mm

?工作压力：≦42MPa

?工作温度：-50℃ - 650℃

?取压方式：径距（D-D/2)取压

?喷嘴件安装方式：配带并焊接上、下游管段再按径距（D-D/2)设置取压孔?

?执行标准：IS05167; GB/T2624

?***度：符合标准：±2.0 %

?材质：上、下游管段按介质温度可选碳钢、合金钢；不锈钢等

喷 嘴；不锈钢304; 316等

5.山东日照喷嘴流量计 标准节流装置主要技术参数
1. 公称直径：19.99mm≤DN≤630mm

2. 公称压力：PN≤32Mpa

3. 工作温度：-50℃≤t≤550℃

4. 雷诺数范围：0.30≤β≤0.441时，70000≤ReD≤107

0.44≤β≤0.8时，20000≤ReD≤107

5. 喉径比：0.30≤β≤0.80

6. 精度：0.51级、1.01级、1.51级、2.01级

7. 参照标准：GB/T2624-2006、JJG640-94

8. 连接方式：法兰连接、焊接

6.结构形式
?标准喷嘴由垂直于轴线的入口平面部分A、圆弧形曲面B和C所构成的入口收缩部分、圆筒形喉部E和为防止边缘损伤所需的保护槽F组成，其取压方式上游取压口采用角接取压，下游取压口可按角接取压设置，也可设置于较远下游处。喷嘴总长度

?当0.30≤β≤2/3时，喷嘴长度=0.6041d

?当2/3≤β≤0.80时，喷嘴长度=｛0.4041+（0.75/β-0.25/β2-0.5225）0.5｝d

?ISA 1932喷嘴上游面由垂直于轴的平面、廓形为圆周的两段弧线所确定的收缩段、圆筒形喉部和凹槽组成的喷嘴。ISA 1932喷嘴的取压方式仅角接取压一种。

?长径喷嘴上游面由垂直于轴的平面、廓形为1/4椭圆的收缩段、圆筒形喉部和可能有的凹槽或斜角组成的喷嘴。长径喷嘴的取压方式仅D-D/2取压一种。

青岛海宏达仪表设备有限公司提供本产品全面的技术支持和售后服务！
